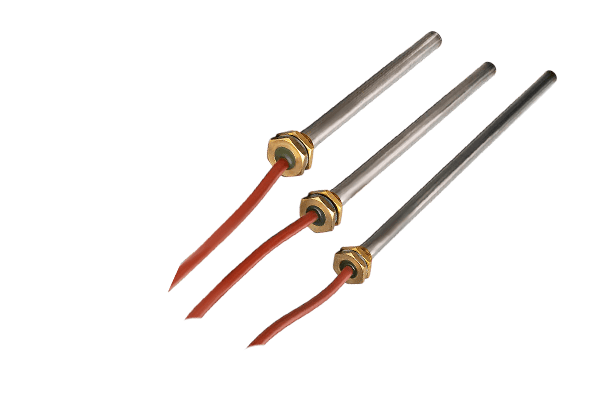

Саморегулирующиеся РТС (PTC) позисторные нагревательные элементы: физика, модели и применение

Что такое саморегулирующиеся нагревательные элементы?

Это нагревательные устройства, которые автоматически меняют свою тепловую мощность в зависимости от температуры окружающей среды или собственной температуры. В отличие от обычных резистивных нагревателей, они не требуют внешних термостатов, реле или сложной электроники для поддержания заданного теплового режима.

Значение РТС (положительный температурный коэффициент)

Аббревиатура РТС означает положительный температурный коэффициент сопротивления. Это физическое свойство специальных материалов (чаще всего керамики на основе титаната бария или полимерных композитов), при котором электрическое сопротивление растёт с повышением температуры.

Физический принцип работы РТС-нагревателей

Физический принцип работы РТС-нагревателей базируется на нелинейном росте электрического сопротивления активного материала при повышении температуры, что обеспечивает автоматическую стабилизацию тепловой мощности без внешней электроники.

Базовая формула и зависимость сопротивления:

В основе расчёта лежит классический закон Джоуля-Ленца, модифицированный с учётом температурной зависимости материала:

P = U² / R(T)

Где R(T) — сопротивление, экспоненциально возрастающее при приближении к температуре переключения (точке Кюри): в зоне нагрева, когда T < T рабочей, сопротивление остаётся минимальным, что обеспечивает максимальный ток и выделение пиковой мощности для быстрого старта, тогда как в зоне стабилизации, при T → T рабочей, срабатывает РТС-эффект — сопротивление резко растёт, ток падает, а выделяемая мощность автоматически снижается до уровня, достаточного лишь для компенсации теплопотерь, обеспечивая тем самым динамическое тепловое равновесие без внешнего управления.

Ключевые физические особенности

• Саморегуляция — элемент выступает как «умный» резистор: при локальном перегреве его сопротивление растёт, и этот участок автоматически снижает выделение тепла, предотвращая термическое разрушение.
• Температурный гистерезис — процесс остывания происходит с запаздыванием: сопротивление падает медленнее, чем растёт, что обеспечивает плавность регулировки и исключает частые циклы включения/выключения.
• Энергоэффективность — потребление энергии адаптивно: максимум в момент запуска и минимум в режиме поддержания температуры, что снижает нагрузку на электросеть.
• Отказоустойчивость — даже при ухудшении теплоотвода (например, перекрытии воздуховода) элемент не перегорит, а перейдёт в режим «малого тока», так как физика процесса ограничивает максимальную температуру.

Этот принцип позволяет создавать безопасные нагревательные системы, где функция термостатирования встроена непосредственно в структуру материала, что упрощает конструкцию оборудования и снижает его себестоимость.

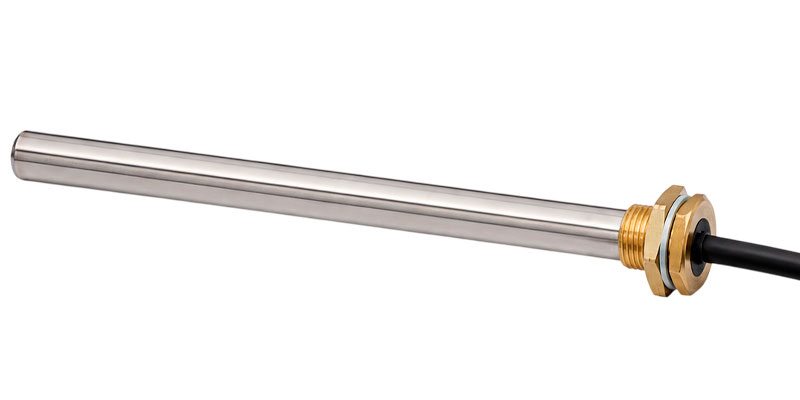

Пример саморегулирующихся нагревательных элементов

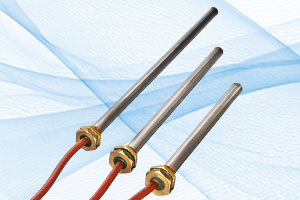

Конструкция пальчикового (патронного) нагревателя

В отличие от классических патронников с нихромовой спиралью, РТС-версия использует в качестве активного элемента термочувствительную керамику (легированный титанат бария). Конструктивно это многослойный цилиндрический модуль:

• РТС-сердечник: диск или трубка из полупроводниковой керамики с нанесёнными токосъёмными электродами. Именно здесь реализуется положительный температурный коэффициент сопротивления.
• Теплопроводящий диэлектрик: слой высокоплотного оксида магния или специальной алюмооксидной керамики, обеспечивающий электрическую изоляцию (>100 МОм) и эффективный радиальный теплоперенос к корпусу.
• Металлическая гильза: оболочка из AISI 304/316, меди или алюминия. Служит механической опорой, равномерно распределяет тепло по длине и защищает сердечник от влаги, химически активных сред и механических повреждений.
• Герметизированный узел выводов: клеммная колодка, паяные штыри или гибкие термостойкие провода, залитые силиконовым или эпоксидным компаундом (класс защиты до IP67).

Типы подключения

Благодаря встроенной саморегуляции РТС-нагреватели не требуют внешних термостатов или ПИД-контроллеров для базовой работы. Подключение осуществляется напрямую к источнику питания в пределах номинала:

• Прямое (автономное): подача номинального напряжения (12–240 В AC/DC) обеспечивает автоматический выход на рабочую температуру. Применяется в системах антиобледенения, бытовых приборах, простых подогревателях.
• Параллельное: несколько элементов подключаются к одной силовой шине. Каждый нагреватель саморегулируется независимо, что упрощает масштабирование систем.
• Интеграция с контроллером: для ускоренного старта, дистанционного управления или точного поддержания температуры нагреватели коммутируются через твердотельные реле (ССС) или тиристорные регуляторы. При этом внешняя электроника лишь включает/отключает питание, а термостабилизацию обеспечивает сам РТС-материал.

Тепловой баланс и механизм саморегуляции

Физика работы строится на динамическом равновесии P_ген(T) = P_отд(T). В нагревателе тепло передаётся радиально: от керамики через изолятор к гильзе в посадочное отверстие или контактирующую среду.

• Стартовый режим: при T < T_переключения сопротивление сердечника минимально — ток максимален — выделяется пиковая мощность для быстрого прогрева.
• Режим стабилизации: при приближении к заданной температуре сопротивление резко возрастает (РТС-эффект) — ток падает — мощность снижается до уровня, компенсирующего только теплопотери.
• Адаптация в реальном времени: если теплоотвод улучшается (обдув, контакт с холодной деталью), температура гильзы падает — сопротивление снижается — мощность автоматически возрастает. При ухудшении теплоотдачи (воздушный зазор, перекрытие) температура растёт — сопротивление увеличивается — нагрев снижается. Перегрев и термическое разрушение исключены на физическом уровне.

Технические характеристики (типовые диапазоны)

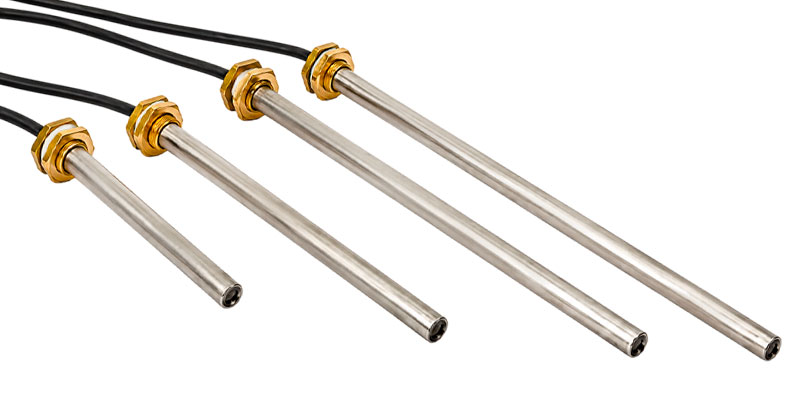

Пример саморегулирующегося РТС-нагревателя

Преимущества позисторных нагревателей

Позисторные нагреватели сочетают в себе энергоэффективность, встроенную защиту от перегрева и минимальные требования к внешнему управлению, что делает их оптимальным выбором для современных тепловых систем.

Ключевые преимущества:

• Автостабилизация температуры: благодаря РТС-эффекту элемент автоматически снижает мощность при достижении заданной точки, исключая перегрев даже при отказе термостата или ухудшении теплоотвода.
• Экономия электроэнергии: потребление адаптируется к условиям среды — максимум мощности только на этапе прогрева, затем снижение до уровня компенсации потерь (до 30–40% экономии в циклических режимах).
• Повышенная пожаробезопасность: физическое ограничение максимальной температуры поверхности (определяется составом керамики) исключает воспламенение даже при длительной работе без контроля.
• Упрощение конструкции оборудования: не требуются внешние реле, предохранители или сложные ПИД-контроллеры — достаточно подать номинальное напряжение, что снижает себестоимость узла.
• Долгий ресурс: отсутствие термоциклических перегрузок и «сухого» перегрева увеличивает срок службы в 2–3 раза по сравнению с нихромовыми аналогами.
• Универсальность монтажа: работают в любом положении, устойчивы к вибрации, не боятся кратковременного перекрытия воздушного потока.

Области применения

Саморегулирующиеся патронные нагреватели РТС находят применение в отраслях, где критичны точность температурного контроля, энергоэффективность и отказоустойчивость без сложной электроники.

Промышленность и оборудование:

• Холодильная техника: испарение водяного конденсата в поддонах, системы антиобледенения, защита от замерзания.
• Пищевая промышленность: подогрев технологических сред, стерилизация, оборудование для переработки продуктов.
• Медицинское оборудование: стерилизаторы, лабораторные водяные бани, термостаты для образцов.
• Упаковочное оборудование: термическая резка, запайка, термоусадка.
• Литьё пластмасс и полимеров: подогрев форм, экструдеров, горячеканальных систем.

Электротехника и автоматизация:

• Обогрев электрощитов, шкафов управления и приборов для предотвращения конденсата.
• Подогрев компрессорных масляных картеров
• Защита от обледенения датчиков и исполнительных механизмов

Научное и лабораторное оборудование:

• Водяные бани для подготовки проб и ферментативных реакций.
• Инкубаторы, термостаты, сушильные шкафы.
• 3D-принтеры (подогрев стола и камеры печати).

Примеры конкретных применений:

• Испарители конденсата в холодильных установках: нагреватель устанавливается в поддон, автоматически регулирует мощность в зависимости от количества влаги.
• Подогрев вязких сред: масло, клей, смазки в промышленном оборудовании.
• Антиобледенение: обогрев водостоков, датчиков, элементов наружного оборудования.
• Термокомпенсация в электронных шкафах: поддержание оптимальной температуры для работы чувствительной электроники.

В каждом из этих применений ключевым фактором становится способность элемента самостоятельно адаптироваться к изменяющейся тепловой нагрузке, что снижает затраты на обслуживание, исключает простои из-за перегорания ТЭНов и упрощает сертификацию оборудования по стандартам пожаробезопасности.

Часто задаваемые вопросы:

Итог

Саморегулирующиеся РТС-нагреватели — это устройства, в которых функция термостабилизации заложена на физическом уровне материала. Благодаря положительному температурному коэффициенту сопротивления их электрическое сопротивление растёт при нагреве, что автоматически снижает мощность и исключает перегрев без внешних термостатов или сложной электроники. Конструкция на основе полупроводниковой керамики, диэлектрика и металлической гильзы обеспечивает надёжность, высокий КПД и ресурс свыше 30 000 часов, а адаптивное энергопотребление позволяет экономить до 30–40% электроэнергии в циклических режимах.

Ключевые преимущества РТС-элементов — встроенная пожаробезопасность, устойчивость к ухудшению теплоотвода и значительное упрощение систем управления. Эти свойства делают их оптимальным решением для промышленной автоматики, бытовой и климатической техники, медицинского и пищевого оборудования, а также инфраструктурных проектов, где критичны надёжность, безопасность и минимальное обслуживание.
