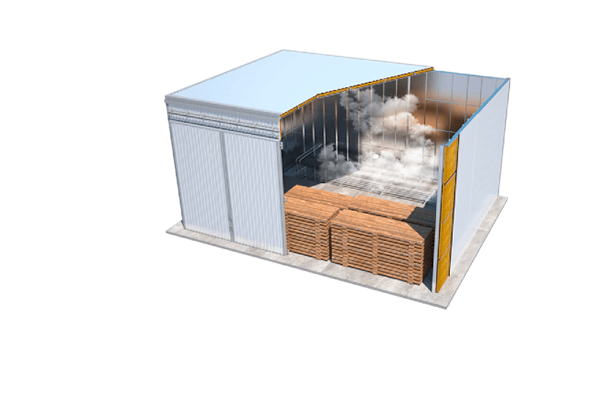

Нагреватели для сушильных камер

Виды нагревателей для сушильных камер: плюсы и минусы

При подборе нагревателей для сушильных камер ключевую роль играет не только тип оборудования, но и то, как именно тепло будет передаваться материалу. Ошибка на этом этапе чаще всего приводит не к поломке, а к снижению качества продукции: неравномерной сушке, внутренним напряжениям или перерасходу энергии. Поэтому важно учитывать не только температуру, но и плотность материала, его влажность и требуемую скорость процесса.

На практике чаще всего применяются трубчатые электронагреватели, инфракрасные панели и газовые системы. Они решают одну задачу — нагрев, но делают это принципиально разными способами.

Трубчатые электронагреватели для сушильных камер

ТЭНы остаются базовым и наиболее универсальным решением для сушильных камер. Их используют в широком диапазоне задач — от сушки древесины до пищевых продуктов, особенно там, где требуется стабильный и контролируемый температурный режим.

Конструктивно ТЭН представляет собой спираль из нихрома, изолированную периклазом и заключенную в металлическую оболочку. Именно материал оболочки определяет устойчивость нагревателя к условиям эксплуатации. В стандартных условиях применяется нержавеющая сталь, в агрессивных — например, при сушке рыбы или солесодержащих продуктов — используют титан. Для сочетания высокой температуры и влажности чаще выбирают сплавы типа Incoloy.

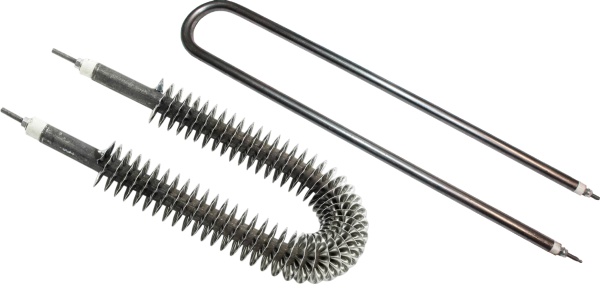

Трубчатые нагреватели для сушильных камер

Главная причина популярности ТЭНов — гибкость их применения. Они легко масштабируются по мощности, комбинируются в группы и интегрируются в автоматические системы управления. Это позволяет точно поддерживать заданные режимы сушки.

Именно поэтому на практике ТЭНы почти всегда работают в связке с вентиляторами. Дополнительно применяются оребренные модели — за счет увеличенной площади теплоотдачи они ускоряют прогрев воздуха и делают его более равномерным. Также важно соблюдать расстояние до материала: слишком близкое расположение приводит к локальному перегреву и дефектам поверхности.

Керамические инфракрасные панели в сушильных печах

Инфракрасные панели работают по другому принципу: они передают энергию непосредственно материалу, минуя промежуточный нагрев воздуха. Это делает процесс более быстрым и в ряде случаев более энергоэффективным.

Такие системы особенно хорошо проявляют себя при работе с поверхностными слоями. Например, при сушке лакокрасочных покрытий или тонких листовых материалов именно ИК-нагрев позволяет добиться равномерного результата без перегрева окружающего воздуха.

За счет тепловой инерции керамики панели способны поддерживать стабильную температуру с минимальными колебаниями. Это важно в технологических процессах, где даже небольшие отклонения могут повлиять на качество покрытия или структуру материала.

При этом инфракрасный нагрев имеет естественное ограничение — глубину проникновения. Если речь идет о массивных заготовках или плотных сыпучих материалах, тепло просто не успевает равномерно распределиться по объему. В таких случаях ИК-панели используют либо как вспомогательный источник, либо отказываются от них в пользу конвекционных решений.

Еще одна особенность — высокая чувствительность к расположению. Неправильная установка приводит к образованию зон с недостаточным прогревом. Поэтому при проектировании важно учитывать геометрию камеры, расстояние до материала и угол рассеивания излучения.

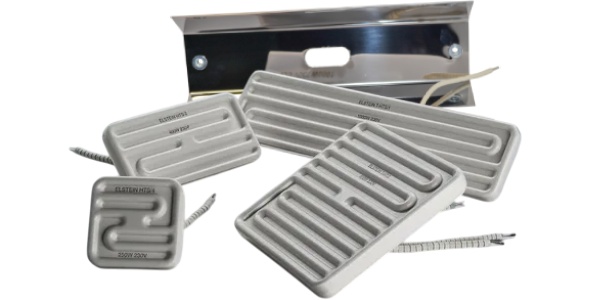

Инфракрасные панели для сушильных камер

Газовые нагреватели для печей сушки

Газовые нагреватели применяются там, где важна высокая мощность и низкая стоимость энергии. В крупных сушильных камерах они позволяют значительно снизить эксплуатационные расходы по сравнению с электрическими системами.

Принцип работы основан на сжигании газа с последующей передачей тепла воздуху, который затем распределяется по камере. Такие системы быстро выходят на рабочий режим и хорошо подходят для непрерывных производственных процессов.

Однако вместе с экономической выгодой возрастает и уровень требований к безопасности. Необходим постоянный контроль состава воздуха, установка газоанализаторов и организация эффективной вентиляции. Без этого эксплуатация становится рискованной как для оборудования, так и для персонала.

Кроме того, газовые системы требуют более сложной инфраструктуры — от подвода топлива до регулярного технического обслуживания. Поэтому их применение оправдано в первую очередь на крупных производствах.

Формула расчета мощности нагревателей

Расчет мощности нагревателя происходит по формуле

P = (V × ΔT × C) / (t × η)

Где V — объем камеры, ΔT — перепад температур, C — теплоемкость материала, t — время сушки, а η — коэффициент полезного действия системы.

Эта формула дает базовое понимание необходимой мощности, но в реальных условиях почти всегда требует уточнений. На результат влияет температура окружающей среды, качество теплоизоляции, влажность материала и даже способ его укладки внутри камеры.

На практике расчет часто выполняют с запасом, но важно не переусердствовать. Избыточная мощность приводит к перегреву и ухудшению качества продукции, а недостаточная — к увеличению времени сушки и снижению производительности.

Особенности монтажа нагревательных элементов в камерах сушки

Монтаж нагревателей — это не просто установка оборудования, а полноценная настройка тепловой системы. Ошибки на этом этапе часто проявляются уже в процессе эксплуатации, когда исправить их значительно сложнее.

Первым шагом обычно становится термозонирование — разделение камеры на участки с отдельным контролем температуры. Это позволяет более точно управлять процессом и компенсировать неравномерности нагрева.

Размещение нагревателей зависит от их типа. ТЭНы чаще располагают так, чтобы обеспечить равномерный прогрев воздушного потока, инфракрасные панели — с учетом геометрии излучения и расстояния до материала. После монтажа обязательно проверяют распределение температуры по всей камере: допустимые отклонения, как правило, не превышают ±5 °C.

Отдельное внимание уделяется теплоизоляции. Потери тепла напрямую влияют на энергозатраты и стабильность режима. Хорошо изолированная камера быстрее выходит на рабочую температуру и лучше ее удерживает.

Часто задаваемые вопросы:

Итог

Выбор типа нагревателей для сушильных камер напрямую влияет на качество, энергоэффективность и безопасность всего процесса сушки. Трубчатые электронагреватели универсальны и надежны, инфракрасные панели позволяют ускорить поверхностную сушку, а газовые системы дают экономию на крупных производствах.

На практике наилучший результат достигается не выбором «идеального» типа нагревателя, а грамотным сочетанием оборудования, точным расчетом мощности и правильной организацией тепловых потоков внутри камеры. Именно это обеспечивает стабильное качество продукции и предсказуемость технологического процесса.
